Manufacturer
Jones & Shipman
Model

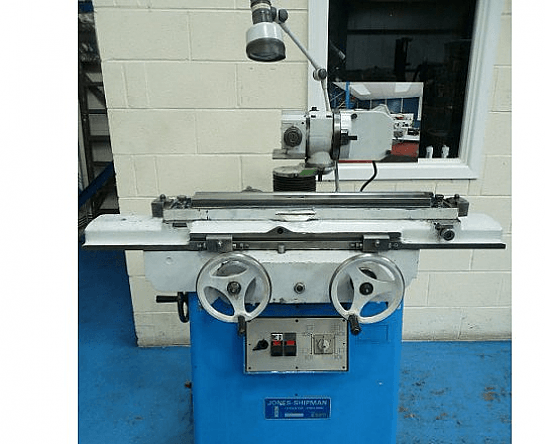

310T Tool and Cutter Grinder
Features:
Tilting and swivelling wheel head
Wheel Head Specification
360 degrees circular adjustment
360 degrees swivel in vertical plane
180 degrees swivel of motor in vertical plane
278mm (10 15/16”) Maximum centre of wheel above table
75mm (2 15/16”) Minimum centre of wheel above table
203mm (8”) Vertical adjustment of wheelhead
1.13 kW wheelhead motor
3,600 / 5,000 rpm wheel head speeds (2)
Table Working Surface
749 x 108mm (29 ½” x 4 ¼”)
Longitudinal Traverse:
445mm (17 ½”)
Cross Traverse:
187mm (7 3/8”)
Max Diameter Swing on Cutter Head:
305mm (12”)
Maximum Diameter Swing on Standard Centres:
203mm (8")
Stock number: 130179
Serial number: 0049
Grinding length: 100 mm
Radius grinding 90°: 0,5-25 mm
Point radius: 3-25 mm
Drop angle: 0-20 °
Taper: ISO 50
Stock number: 130250
Longd. travel: 300 mm
Cross travel: 190 mm
Vertical travel: 200 mm
Table: 800x130 mm
Swing: 240 mm
Grinding wheel: 150 mm
Length: 900 mm
Width: 680 mm
Height: 1300 mm
Weight: 550 kg
